| 加工定制：是 | 类型：多参数测试仪 | 品牌：精科 |
| 型号：JK-02 | 测量范围：0.02-2000UF | 精确度：0.1 |
| 仪表重量：5（kg） kg | 工作电源：220（V） V |
一、概述：

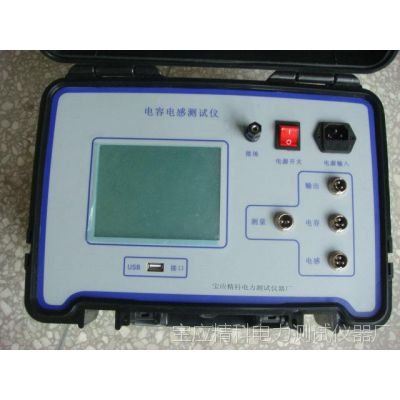

电容电感测试仪主要是对无功补偿装置的高压并联电容组，以及电抗器的测量，其测量依据，符合SJ-255-10300电容测量仪***。针对变电站现场高压并联电容器组测量时存在的问题而专门研制，它主要解决了以下问题：
△ 现场测量电容器不需拆除连接线，减化试验过程、有效提高工作效率、避免损害电力设备；
△ 完整参数测量，极易判别电容器的品质变化，及器件间连接导体故障；
△ 大容量数据存储和USB通信，不需现场抄写数据，确保了测量数据完整；
二、测量仪器特点：
△ 本仪器采用了***的测量原理与四端测量技术，可以***测量、测试重复性能好；
△ 大屏幕液晶显示屏（320X240点阵），汉字菜单提示操作；
△ 液晶屏幕自带触屏按键，使操作直观、简单；
△ 电流自动分段补偿，使全量程电流线性化，提高了仪器测量精度；
△ 波形和测量数据同时显示，使测试过程更直观；
△ ***USB通信功能简化与PC机连接，方便于测量数据传输和管理；
△ 本仪器有电流过载保护功能，防止电流过大损坏仪器或者设备；
三、检测参数项目：
电容器
1. 电容值C | 2.电压值U | 3.电流值I | 4.频率值F | 5.有功功率量P |
7.损耗因数D | 8.电阻值R | 9.相位角φ | 6.无功功率值Q |
电感器
1. 电感值L | 2.电压值U | 3.电流值I | 4.频率值F | 5.有功功率量P |
7.损耗因数D | 8.电阻值R | 9.相位角φ | 6.无功功率值Q |
四、等效方式：
RC内部串、并等效电路图
上图中，Cx 为实际电容量，Rs 为引线电阻，Lo 为引线电感，Rp 为极间绝缘电阻，Co 为极间分布电容，实际电感、电容、电阻并非理想的电抗或电阻元件，而是以串联或并联形式呈现为一个复阻抗元件，本仪器根据串联或并联等效电路来计算其所需值，不同等效电路将得到不同的结果，其不同性取决于不同的元件。一般对于低值阻抗元件（基本是高值电容和低值电感）用串联等效电路。反之，对于高值阻抗元件（基本是低值电容和高值电感）使用并联等效电路。根据现场实际使用情况只有两种，（1）测试器件内部品质变化，选择等效方式为“并联等效”; (2) 测试器件外部连接导线电阻变化，选择等效方式为“串联等效”。
五、仪器技术参数：
◆仪器正常工作条件
■环境温度：-10℃ ～ +40℃；
■相对湿度：≤90%；
■工作电源：220V±10%工频；
■额定频率：50Hz；
■额定输出：22V/2***/500VA；
■仪器体积：360×190×260mm（宽×高×深）；
■重量：约8kg；
六、测量范围、分辨率及误差值：
电容测量档位： | 误差值： |
(1) 0.020μF ～ 0.200μF; | ±1.0%； |
(2) 0.200μF ～ 2.000μF; | ±1.0%； |
(3) 2.000μF ～ 20.00μF; | ±1.0%； |
(4) 20.00μF ～ 200.0μF; | ±1.0%； |
(5) 200.0μF ～ 2000.μF; | ±1.0%； |
电容器无功功率： | 0 ～ 20.00Mvar | 误差值： | ±1.5%； |
电容器有功功率： | 0 ～ 20.00kW | 误差值： | ±1.5%； |
电容器损耗因数： | 0 ～ 20.00% | 误差值： | ±1.5%； |
电容器电阻分量： | 0 ～ 10.00MΩ | 误差值： | ±1.5%； |
电感测档位： | 误差值： |
(1) 0.200H ～ 2.000H | ±1.0%； |
(2) 2.000H ～ 20.00H | ±1.0%； |
(3) 20.00H ～ 200.0H | ±1.0%； |
(4) 200.0H ～ 2000.H | ±1.0%； |
电感器无功功率： | 0 ～ 20.00Mvar | 误差值： | ±1.5%； |
电感器有功功率： | 0 ～ 20.00kW | 误差值： | ±1.5%； |
电感器损耗因数： | 0 ～ 20.00% | 误差值： | ±1.5%； |
电感器电阻分量： | 0 ～ 10.00MΩ | 误差值： | ±1.5%； |
七、钳形传感器测量范围及误差（部件）：
电流测量档位(AC)： | 误差值： |
0.000mA ～ 15.00A | ±0.2% |
